Derrière son capot, une chaudière à gaz réunit un brûleur, un échangeur, une pompe de circulation, des sécurités et une régulation qui travaillent ensemble en quelques secondes. Comprendre comment cet ensemble organise la combustion, le transfert de chaleur et l’évacuation des fumées aide à mieux lire une panne, à dialoguer avec un chauffagiste et à gagner en confort. Je vais donc détailler les pièces internes, le chemin suivi par la chaleur et les points de vigilance qui comptent vraiment dans un logement chauffé au gaz.
Les points clés à garder en tête avant de regarder l’appareil de près
- Une chaudière à gaz fonctionne en trois temps : combustion, échange de chaleur, circulation de l’eau.
- Les pièces les plus importantes sont le brûleur, l’échangeur, le circulateur, la vanne gaz, les sondes et les sécurités.
- Sur une chaudière à condensation, le retour d’eau doit rester sous 55 °C pour que la récupération de chaleur soit vraiment efficace.
- L’entretien annuel est obligatoire pour les chaudières de 4 à 400 kW et doit être confié à un professionnel qualifié.
- Une bonne ventilation et le contrôle du monoxyde de carbone comptent autant que la puissance de l’appareil.
Ce que l’on trouve sous le capot
Quand on enlève le capot, on découvre une architecture beaucoup plus ordonnée qu’il n’y paraît. Sur les modèles récents, la chambre de combustion est généralement étanche et l’air comburant est géré par un ventilateur, ce qui stabilise la flamme et améliore la sécurité de fonctionnement.
| Composant | Rôle | Ce que cela change pour l’utilisateur |
|---|---|---|
| Brûleur | Il mélange gaz et air, puis produit la flamme qui chauffe le circuit. | Sa propreté et son réglage influencent directement le rendement et la stabilité. |
| Vanne gaz | Elle dose le débit de gaz selon la demande de chauffage. | Une bonne modulation évite les à-coups et les cycles trop courts. |
| Ventilateur | Il apporte l’air nécessaire à la combustion et aide l’évacuation des fumées sur les appareils étanches. | Il contribue à une combustion plus propre et plus régulière. |
| Échangeur primaire | Il transfère la chaleur des fumées vers l’eau du chauffage. | Quand il s’encrasse, la chaudière chauffe moins bien et consomme davantage. |
| Électrode d’allumage et sonde d’ionisation | Elles allument la flamme et vérifient qu’elle est bien présente. | Elles évitent une alimentation en gaz sans combustion effective. |
| Circulateur | Cette pompe fait circuler l’eau chaude dans les radiateurs ou le plancher chauffant. | Un circulateur fatigué se traduit souvent par un chauffage irrégulier ou bruyant. |
| Vase d’expansion | Il absorbe l’augmentation de volume de l’eau quand elle chauffe. | Sans lui, la pression monte trop vite et la soupape peut s’ouvrir à répétition. |
| Soupape de sécurité | Elle évacue l’excès de pression si le circuit se met en danger. | Elle protège l’installation, mais un déclenchement répété signale un problème à traiter. |
| Sondes et carte électronique | Elles mesurent les températures, pilotent la puissance et gèrent les sécurités. | La chaudière ne chauffe plus “à fond” en permanence : elle adapte sa puissance au besoin réel. |
| Siphon à condensats | Sur une chaudière à condensation, il recueille et évacue l’eau acide issue des fumées. | Un siphon bouché peut provoquer un arrêt ou des écoulements sous l’appareil. |
Sur une chaudière mixte, un échangeur sanitaire ou un petit ballon s’ajoute souvent à cet ensemble pour produire l’eau chaude sanitaire. Tous les modèles n’ont donc pas exactement la même disposition interne, mais la logique reste la même : brûler proprement, transférer vite la chaleur et sécuriser le circuit. Une fois cette base en tête, le fonctionnement devient beaucoup plus lisible.

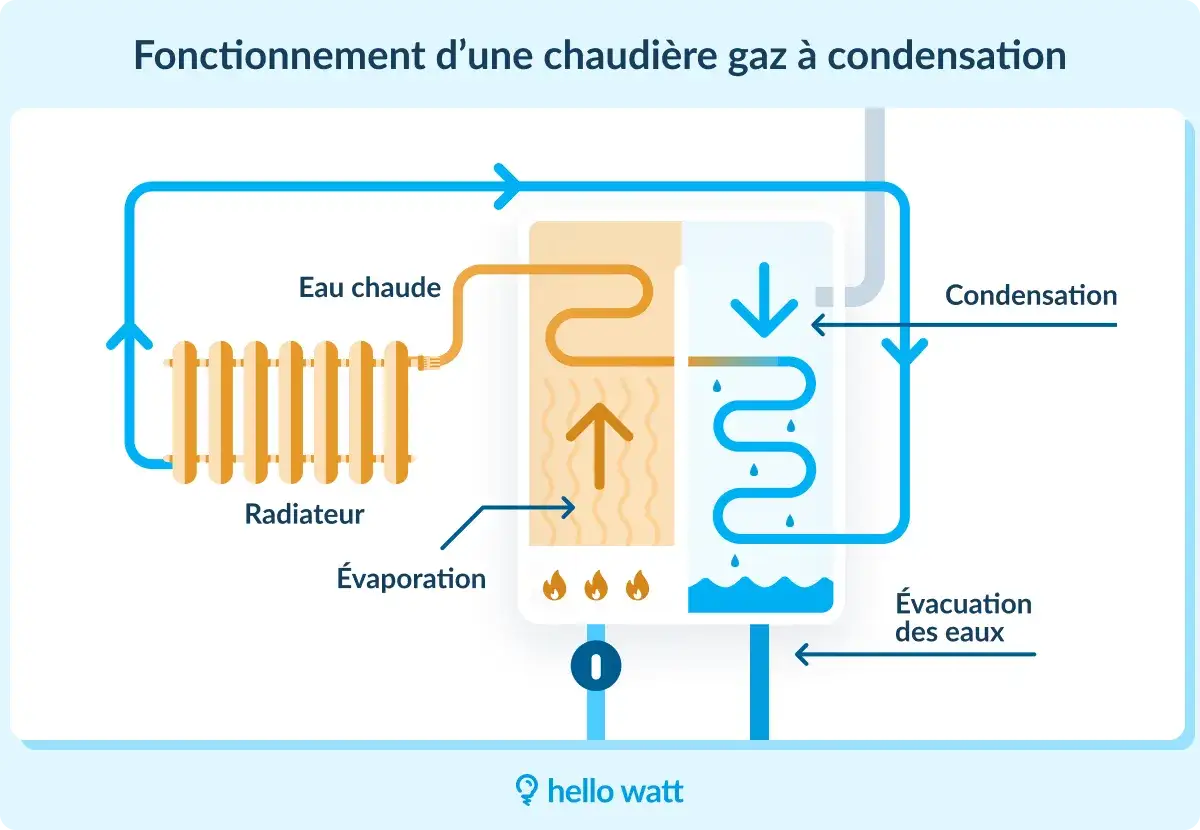

Comment la chaleur passe du gaz aux radiateurs
Le cycle est court, mais chaque étape compte. Je le décris toujours comme une chaîne très simple en apparence, mais très surveillée en pratique.
- Le thermostat, la sonde d’ambiance ou la régulation météo envoie une demande de chaleur à la chaudière.
- La carte électronique vérifie les conditions de sécurité puis ouvre la vanne gaz et lance le ventilateur si l’appareil est étanche.
- L’électrode allume le mélange air-gaz, et la sonde d’ionisation confirme que la flamme est stable.
- L’échangeur primaire récupère la chaleur de combustion et la transmet à l’eau du circuit.
- Le circulateur envoie cette eau vers les radiateurs ou le plancher chauffant.
- Quand l’eau revient plus froide, la chaudière ajuste sa puissance. C’est ce qu’on appelle la modulation : elle ne travaille pas seulement en marche/arrêt, elle s’adapte au besoin réel.
- Sur un modèle mixte, la production d’eau chaude sanitaire prend le relais dès qu’un robinet s’ouvre, via un échangeur sanitaire ou un ballon compact selon l’architecture.
Lire aussi : Plancher chauffant encrassé - Causes, désembouage et coûts
Chaudière chauffage seul ou modèle mixte
Sur une chaudière chauffage seul, tout l’effort porte sur les radiateurs ou le plancher chauffant. Sur un modèle mixte, la machine ajoute une seconde mission, produire l’eau chaude sanitaire, ce qui explique la présence de certains organes supplémentaires et une logique hydraulique plus dense. Deux chaudières qui se ressemblent de l’extérieur peuvent donc avoir une organisation interne très différente.Ce point est essentiel, parce qu’il montre que la performance ne se joue pas seulement sur la flamme. Elle dépend aussi de la température de retour, du débit d’eau et de la manière dont l’échangeur exploite la chaleur disponible.
Pourquoi la condensation change tout
Une chaudière à condensation ne fait pas “plus chaud” qu’une autre par magie. Elle récupère simplement une partie de la chaleur qui partait autrefois dans les fumées, en condensant la vapeur d’eau produite par la combustion. L’ADEME rappelle que les chaudières à gaz les plus performantes dépassent 90 % de rendement, mais ce niveau dépend beaucoup des émetteurs et du réglage du circuit.
| Type d’installation | Températures courantes | Impact sur la condensation | Ce que j’en retiens |
|---|---|---|---|
| Radiateurs haute température | 70 à 75 °C en départ | La condensation est souvent limitée. | La chaudière reste efficace, mais elle exploite moins bien son potentiel. |
| Radiateurs moyenne ou basse température | 55 à 60 °C, parfois 60 à 40 °C selon les réglages | La condensation devient intéressante si le retour descend suffisamment. | Un bon réglage hydraulique fait souvent la différence. |
| Plancher chauffant hydraulique | Environ 45 à 35 °C | Les conditions sont idéales pour condenser. | Le système travaille avec un meilleur rendement saisonnier. |
Avec le gaz naturel, la température de retour doit rester inférieure à 55 °C pour que la vapeur d’eau des fumées commence à condenser ; plus cette température baisse, plus le rendement grimpe. GRDF donne un ordre de grandeur parlant : une chaudière à condensation peut économiser environ 15 à 20 % de gaz par rapport à une chaudière classique neuve, et jusqu’à 30 % face à un appareil de plus de 15 ans. En pratique, j’observe surtout une chose : une condensation performante dépend autant des radiateurs, du réglage et de la régulation que de la chaudière elle-même.
C’est aussi pour cela que les installations récentes fonctionnent souvent à basse température, autour de 35 à 45 °C, alors que les réseaux plus anciens circulaient plutôt à 60 ou 70 °C. La technologie est la même sur le papier, mais le résultat change énormément selon la façon dont l’eau circule dans la maison. Une fois ce point compris, on repère beaucoup mieux les symptômes d’un appareil qui fatigue.
Les signaux qui montrent qu’un composant fatigue
Le plus utile n’est pas de mémoriser toutes les pannes possibles, mais d’associer chaque symptôme à un petit groupe de pièces. C’est ainsi qu’on évite de viser trop large ou, au contraire, de minimiser un vrai problème.
| Symptôme | Cause fréquente | Ce que cela évoque | Réflexe utile |
|---|---|---|---|
| La pression chute souvent | Microfuite, vase d’expansion dégonflé, soupape qui laisse passer | Le circuit n’absorbe plus correctement les variations de volume | Faire contrôler avant de remettre de l’eau en boucle |
| La chaudière démarre et s’arrête trop vite | Sonde mal lue, régulation mal réglée, circulateur trop faible ou installation surdimensionnée | La modulation ne se fait pas bien | Vérifier le réglage de chauffe et la circulation d’eau |
| Des bruits de bouillonnement ou de coups | Air dans le réseau, boues, entartrage, pompe fatiguée | L’eau circule mal ou chauffe de façon inégale | Purger si nécessaire et envisager un désembouage |
| Certains radiateurs restent tièdes | Déséquilibre hydraulique, boues, circulateur insuffisant | Le débit ne se répartit pas correctement | Contrôler l’équilibrage du réseau |
| De l’eau apparaît sous la chaudière | Siphon à condensats bouché, joint usé, soupape sollicitée | Il y a une fuite ou un rejet anormal | Identifier l’origine rapidement, surtout sur une condensation |
| Un code défaut s’affiche ou l’appareil se met en sécurité | Flamme non détectée, défaut de ventilation, vanne gaz, électronique | La chaudière a arrêté volontairement le cycle | Noter le code et éviter d’insister sur les redémarrages |
Je me méfie toujours d’un diagnostic trop rapide. Une panne “électronique” peut masquer un problème d’évacuation, et un défaut de chauffe peut venir d’un simple encrassement de l’échangeur. Ce regard système par système permet déjà de gagner du temps avant l’intervention d’un professionnel.
Entretien et sécurité ce que je contrôle en priorité
L’entretien annuel n’est pas un détail administratif. L’ADEME rappelle qu’il est obligatoire pour les chaudières de 4 à 400 kW et qu’il doit être réalisé par un professionnel qualifié. C’est aussi l’occasion de vérifier les points qu’on ne doit pas improviser soi-même.
- Le brûleur, l’échangeur et les organes d’allumage sont nettoyés et contrôlés.
- L’étanchéité des raccords gaz et eau est vérifiée.
- Le bon fonctionnement des sécurités est testé, y compris l’arrêt en cas d’anomalie.
- La mesure de monoxyde de carbone est effectuée en ambiance : en dessous de 10 ppm, la situation est considérée comme normale ; entre 10 et 50 ppm, elle devient anormale et doit être corrigée.
- Sur une chaudière à condensation, le siphon et l’évacuation des condensats sont contrôlés.
- La ventilation du local et l’évacuation des fumées ne doivent jamais être obstruées.
De mon côté, je distingue clairement ce que je peux surveiller sans risque et ce qui doit rester entre les mains d’un chauffagiste. Je peux lire le manomètre, purger un radiateur ou vérifier qu’une grille de ventilation n’est pas bouchée, mais je n’ouvre pas le brûleur, la chambre de combustion ni la vanne gaz. C’est une ligne simple, et elle évite beaucoup d’erreurs.
Mieux lire sa chaudière avant la prochaine visite du chauffagiste
Connaître la mécanique interne d’une chaudière à gaz change la conversation avec l’installateur. On ne parle plus seulement d’un appareil “qui chauffe mal”, mais d’un échangeur qui s’encrasse, d’un circulateur qui fatigue, d’une régulation trop haute ou d’un retour d’eau qui ne descend jamais assez pour condenser correctement. Cette précision évite les dépenses mal ciblées.
Si je regarde une installation ancienne, je commence toujours par trois choses : la qualité de la circulation d’eau, la température de départ et le niveau d’entretien réel de l’appareil. Quand ces bases sont mauvaises, un remplacement de pièce isolé ne règle pas tout. Quand elles sont bonnes, en revanche, une chaudière bien réglée, bien ventilée et bien entretenue reste un système fiable, lisible et nettement plus sobre.
