Cuenod NC4 H101A - Maîtrisez réglage et dépannage

Le brûleur Cuenod NC4 H101A est un modèle fioul à une allure qui demande surtout de la méthode: bonne identification, bon réglage, bon entretien. Dans cette notice technique du brûleur Cuenod NC4 H101A, je reprends ce qui sert vraiment sur le terrain: ce que le document couvre, les points de sécurité à vérifier avant la mise en service, les réglages qui comptent et les pannes les plus fréquentes. L’idée est de vous aider à lire la documentation comme un outil de travail, pas comme un simple PDF à ouvrir en urgence.

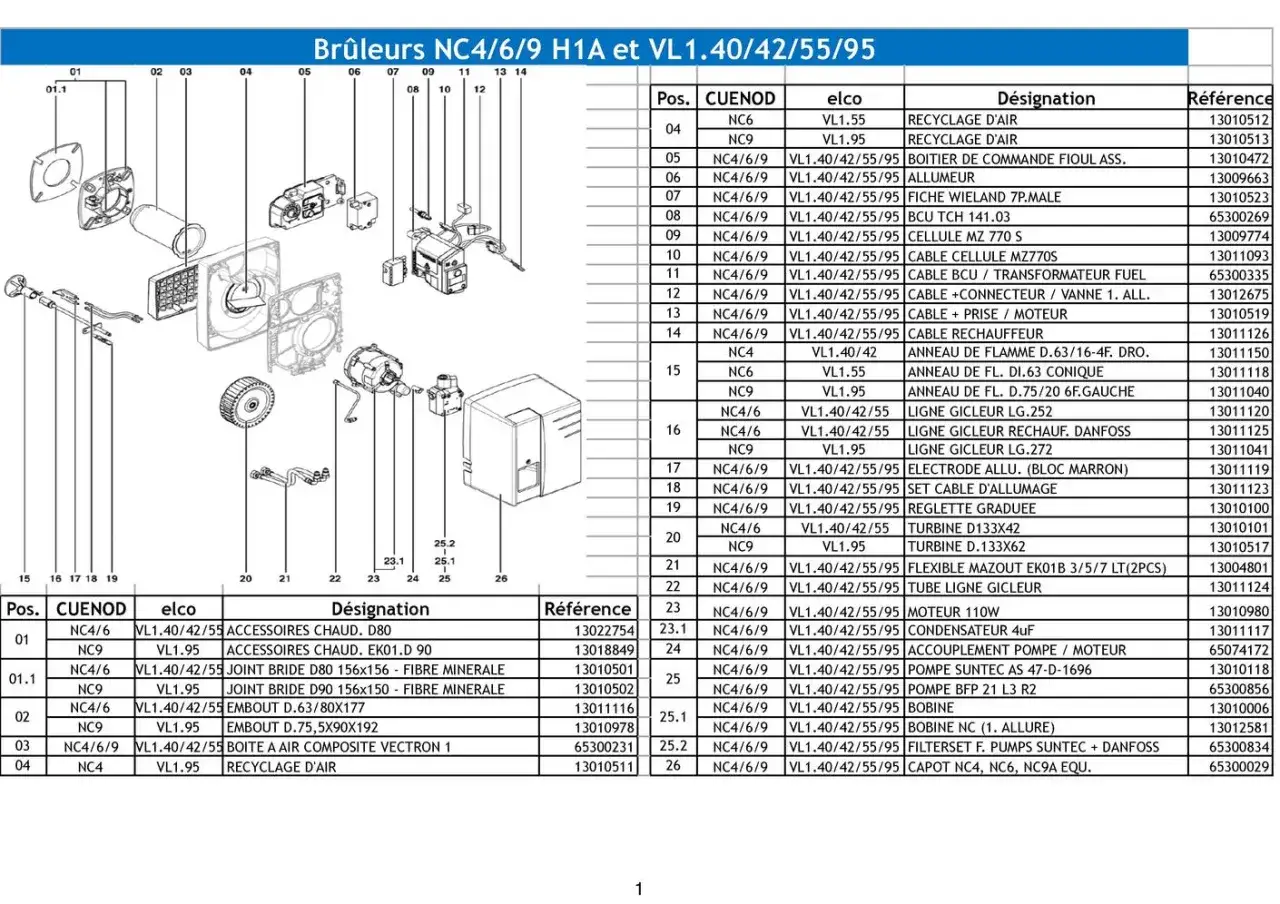

Ce que couvre vraiment la notice du brûleur

Sur ce type d’appareil, la bonne notice ne sert pas seulement à “voir comment ça se branche”. Elle couvre généralement quatre blocs utiles: la description du brûleur, le montage et les raccordements, la mise en service, puis la maintenance et le dépannage. C’est exactement ce que je cherche en priorité, parce qu’un brûleur fioul se comprend mieux par sa logique de fonctionnement que par une simple liste de pièces.

Le point important, c’est qu’il ne faut pas confondre une notice générique “NC4” avec la variante exacte montée sur la chaudière. Entre un H101, un H101A ou une autre configuration de la famille, certains détails changent: tête de combustion, plage de réglage, gicleur, coffret ou accessoires. Si l’on part du mauvais document, on risque de recopier un réglage qui ne correspond pas au montage réel.

Je lis donc la notice en partant de trois questions simples: quelle est la variante exacte, quelle puissance la chaudière accepte vraiment, et quel organe impose le réglage de départ. Une fois ce cadre posé, on évite déjà une bonne partie des erreurs de terrain. La suite consiste à vérifier que l’identification du modèle est cohérente avec la version installée.

Identifier la bonne version avant de lire les réglages

La fiche produit Cuenod actuelle présente le NC4 H101A comme un brûleur monobloc à une allure, en bas NOx classe 4, conforme EN267 et certifié ErP. Elle annonce aussi une plage de puissance de 20 à 42 kW, un moteur ventilateur de 0,11 kW et un indice de protection IP21. Ces repères sont utiles parce qu’ils disent tout de suite à quel usage le brûleur est destiné: petit à moyen générateur fioul, pas installation lourde ni machine modulante.

Point de repère	Valeur utile	Ce que j’en déduis
Fonctionnement	Une allure, tout ou rien	Le brûleur ne module pas; le réglage air/fioul doit être stable dès le départ.
Puissance	20 à 42 kW	Je vérifie la compatibilité avec la chaudière et le gicleur monté.
Combustion	Bas NOx classe 4, EN267, ErP	Le réglage doit viser une combustion propre, pas seulement une flamme visible.
Moteur ventilateur	0,11 kW	On est sur un ensemble compact, pensé pour l’habitat et le petit tertiaire.
Protection	IP21	Le local doit rester sec et correctement ventilé.
Variantes commerciales	On rencontre des versions 0,60 ou 0,75 gal/h selon les configurations	Je ne transpose jamais un réglage sans vérifier la plaque signalétique et le gicleur.

On voit parfois circuler d’autres plages de puissance sur des fiches marchandes. Je les considère comme des repères de configuration, pas comme une vérité universelle à recopier. Dans la pratique, la bonne méthode reste la même: regarder la plaque, vérifier le gicleur, puis seulement ajuster la combustion. Une fois le modèle identifié, le vrai sujet devient la sécurité avant la mise en route.

Les contrôles à faire avant la mise en service

La notice est très claire sur un point: l’installation et la mise en service doivent être réalisées par un technicien qualifié, avec coupure électrique et isolement du combustible. Je conseille de traiter cette étape comme une check-list, pas comme une formalité. Sur un brûleur fioul, une petite erreur de préparation se transforme vite en mise en sécurité, en démarrage instable ou en encrassement prématuré.

• Je coupe l’alimentation électrique du brûleur et je contrôle l’absence de tension.
• Je ferme la vanne de combustible avant toute manipulation sur la ligne fioul.
• Je vérifie que le brûleur peut être isolé du réseau par un dispositif de sectionnement omnipolaire conforme.
• Je laisse au moins 0,60 mètre libre de chaque côté pour garder un accès réel à la maintenance.
• Je contrôle la ventilation de la chaufferie et l’état du conduit d’évacuation des fumées.
• Je m’assure que le brûleur est correctement engagé dans la bride et que le raccordement fuel est compatible avec la tuyauterie existante.

Les notices de cette famille rappellent aussi qu’une chaufferie ne se résume pas au brûleur lui-même. Le volume d’air neuf et l’état du conduit de fumée jouent directement sur la qualité de combustion. Sur les anciennes notices de la gamme NC4, on trouve d’ailleurs un repère de l’ordre de 1,2 m3/kWh produit au brûleur pour l’air neuf requis; je le prends comme un indicateur de vigilance, pas comme une règle à appliquer aveuglément sur tous les chantiers.

Quand cette préparation est propre, la mise en service devient beaucoup plus lisible. C’est ce qui me permet ensuite de passer au réglage sans brouiller les causes et les effets.

Mise en service et réglage de combustion

La mise en service est le moment où l’on sépare un réglage “qui démarre” d’un réglage “qui fonctionne correctement”. Sur le NC4 H101A, je procède toujours en deux temps: un pré-réglage sans flamme, puis un réglage à la flamme avec contrôle réel de la combustion. Ce principe est important, parce qu’un brûleur fioul peut donner l’impression de tourner correctement alors que le mélange air/fioul reste trop pauvre, trop riche ou simplement instable.

1. Je vérifie d’abord l’arrivée de combustible, l’alimentation électrique et les sécurités de base.
2. Je lance le brûleur et j’observe l’allumage, sans modifier tout en même temps.
3. Je corrige ensuite l’air et la pression de fioul pour obtenir une flamme stable et régulière.
4. Je contrôle la combustion avec les instruments adaptés, pas au jugé.
5. Je note les valeurs finales pour pouvoir les retrouver lors d’un futur entretien.

Le coffret de commande et de sécurité joue ici un rôle essentiel. Selon la version, un bouton de réarmement permet de sortir d’une mise en sécurité, mais je ne le traite jamais comme un bouton “efface tout”. Si le brûleur s’arrête une fois, je cherche la cause. S’il se remet à défaut après réarmement, je cesse d’insister et je reviens à une vérification complète du circuit fioul, des électrodes, de l’alimentation et de la combustion.

Autrement dit, la mise en service n’est pas une phase où l’on “voit si ça marche”. C’est une phase où l’on enregistre des réglages propres et reproductibles. C’est précisément ce qui conditionne la suite: l’entretien.

Entretenir le brûleur pour garder une combustion propre

Sur ce type de matériel, l’entretien annuel fait une vraie différence. La documentation du NC4 rappelle qu’il faut faire intervenir un personnel qualifié au moins une fois par an et contrôler ensuite la combustion ainsi que l’étanchéité des différents circuits. Je partage cette logique sans réserve: un brûleur fioul propre ne dépend pas seulement du gicleur, mais de l’ensemble du chemin air/fioul/flamme.

Dans la pratique, je surveille surtout les points suivants:

• nettoyage du gicleur et de la tête de combustion;
• vérification des électrodes et de leur positionnement;
• contrôle des câbles d’allumage et du transformateur si l’allumage devient irrégulier;
• inspection du filtre, de la pompe et des raccords fioul;
• contrôle de l’encrassement du foyer et du conduit de fumée;
• vérification finale des réglages de combustion après remontage.

Les notices du NC4 rappellent aussi qu’il faut ramoner et entretenir les conduits au moins annuellement, avant la remise en service. C’est un détail qui semble banal, mais je le vois souvent négligé alors que c’est l’un des meilleurs leviers pour garder un rendement correct et éviter les arrêts intempestifs. Une fois que l’entretien est fait dans les règles, les pannes éventuelles deviennent beaucoup plus faciles à lire.

Les pannes les plus fréquentes et comment les lire

Quand le NC4 H101A tombe en défaut, je commence toujours par distinguer un problème de sécurité, un problème d’allumage et un problème de combustion. Cette séparation évite de remplacer des pièces au hasard. La documentation du NC4 mentionne plusieurs cas très concrets, et ils restent utiles pour le diagnostic de terrain.

Symptôme	Cause probable	Premier contrôle
Pas d’arc d’allumage	Électrodes en court-circuit, câbles d’allumage détériorés, transformateur défectueux	Je vérifie l’état des électrodes, des câbles et de l’alimentation du transformateur.
Le brûleur se met en sécurité au démarrage	Vannes électromagnétiques qui ne s’ouvrent pas, blocage mécanique, absence de combustible	Je contrôle l’arrivée de fioul et la réponse des organes d’ouverture.
La flamme disparaît en fonctionnement	Combustion instable, dérive du réglage, pression de fioul ou apport d’air mal ajustés	Je reprends le réglage et j’observe la stabilité de flamme avec les bons instruments.
Défaut qui revient après réarmement	Cause non traitée ou défaut intermittent	Je m’arrête sur la cause racine au lieu de répéter les resets.

La règle que j’applique est simple: une panne répétée n’est jamais un problème à “forcer”. Si le brûleur redéfaut après quelques minutes, il faut revenir à la combustion, à la ligne fioul, aux organes d’allumage et à la ventilation du local. Après toute intervention, je recontrôle toujours la combustion et l’étanchéité. C’est ce qui évite de transformer un dépannage rapide en retour de panne quelques jours plus tard.

Ce que je retiens pour une intervention fiable et durable

Sur le NC4 H101A, la qualité du résultat dépend moins d’un réglage “magique” que d’une suite d’étapes propres: identifier la bonne version, sécuriser l’intervention, mettre en service avec méthode, puis entretenir sans attendre la panne. C’est un brûleur robuste, mais il pardonne mal les approximations sur l’air, le fioul et la maintenance.

Si je devais résumer l’approche en une seule phrase, je dirais ceci: ne cherchez pas seulement à faire démarrer le brûleur, cherchez à faire tenir la combustion dans le temps. C’est cette logique qui fait la différence entre un appareil simplement fonctionnel et une installation réellement fiable. Si vous devez intervenir dessus en 2026, gardez ce réflexe: noter les réglages, vérifier les sécurités et revenir à la notice dès qu’un défaut se répète.

Et si la panne revient malgré un reset, un nettoyage de base et une vérification de l’alimentation fioul, j’arrête d’insister: à ce stade, le bon choix est de faire contrôler l’ensemble par un chauffagiste équipé pour mesurer la combustion et valider chaque organe du circuit.
