Raccordement évier/lave-vaisselle - Évitez reflux et odeurs !

Un bon raccordement d’évier et de lave-vaisselle tient à peu de choses: le bon diamètre, une hauteur cohérente et un siphon qui ne force pas l’eau à remonter. Dans un meuble de cuisine, le détail qui change tout, c’est souvent la manière de partager la même évacuation sans créer de reflux ni d’odeurs. Je vais vous montrer le schéma le plus propre, les variantes réalistes et les erreurs que je corrige le plus souvent sur chantier.

Le montage de base à viser dans une cuisine

Quand l’évier et le lave-vaisselle partagent la même évacuation, je vise un montage simple à lire: évier vers siphon, puis siphon vers la canalisation PVC, avec le lave-vaisselle raccordé sur une prise latérale du siphon ou sur un point de jonction dédié. Le réseau doit rester assez large pour accepter le débit des deux appareils sans ralentir l’écoulement.

En pratique, le repère le plus confortable reste le diamètre de 40 mm. Certains guides de pose tolèrent un diamètre extérieur minimal de 33 mm, mais sur un réseau commun en cuisine, je préfère me caler sur le standard le plus robuste. C’est plus stable, plus simple à entretenir et moins sensible aux dépôts gras.

Une fois ce principe posé, le vrai sujet devient la lecture du schéma pièce par pièce, parce que c’est là que se jouent la place disponible, le bruit et la fiabilité du montage.

Lire le schéma pièce par pièce

Si je résume le circuit en une ligne, j’obtiens ceci: évier → siphon → évacuation PVC et lave-vaisselle → flexible de vidange → prise latérale du siphon ou raccord en Y. Les deux flux doivent se rejoindre sans se pousser l’un l’autre. C’est ce point-là qui évite les remontées d’eau dans l’évier ou dans la cuve de l’appareil.

Dans un meuble de cuisine, les pièces à reconnaître sont toujours les mêmes:

• La bonde récupère l’eau de l’évier et prépare l’entrée dans le siphon.
• Le siphon forme une réserve d’eau qui coupe les odeurs d’égout.
• La prise lave-vaisselle reçoit le flexible de l’appareil sans casser le débit.
• Le tube PVC vertical ou la sortie murale récupère le rejet après le siphon.
• Le raccord en Y ou la culotte sert quand on doit réunir deux branches de façon plus douce qu’avec un té trop sec.

Je fais une différence importante entre un raccord “qui tient” et un raccord “qui évacue bien”. Le premier suffit pour un essai rapide, le second reste stable dans le temps. Si j’ai le choix, je préfère souvent une culotte de branchement ou un Y à un té trop brutal, parce que l’angle aide l’eau à filer au lieu de heurter directement le flux principal.

Cette lecture du montage permet ensuite de choisir la bonne variante selon la cuisine et ce qui existe déjà au mur.

Choisir le bon raccordement selon votre configuration

Toutes les cuisines ne partent pas du même point. Il y a les rénovations avec évacuation murale déjà en place, les installations neuves où l’on peut tout prévoir, et les cuisines où l’on doit composer avec un meuble serré. C’est pour cela que je raisonne toujours en variante, pas en solution unique.

Quand je peux choisir, je prends le siphon avec prise dédiée. C’est le montage le plus lisible dans un meuble de cuisine, et il évite d’accumuler les raccords. Si une autre machine utilise déjà la prise de vidange du siphon, un raccord en Y devient pertinent, mais je reste vigilant sur l’usage: deux appareils qui se vident en même temps sur une petite ligne partagée peuvent vite provoquer des reflux.

Le bon choix dépend donc moins du “plus joli” que du plus cohérent avec l’espace, le débit et l’entretien futur. Une fois la variante retenue, la pose doit être exécutée proprement pour que le schéma fonctionne vraiment.

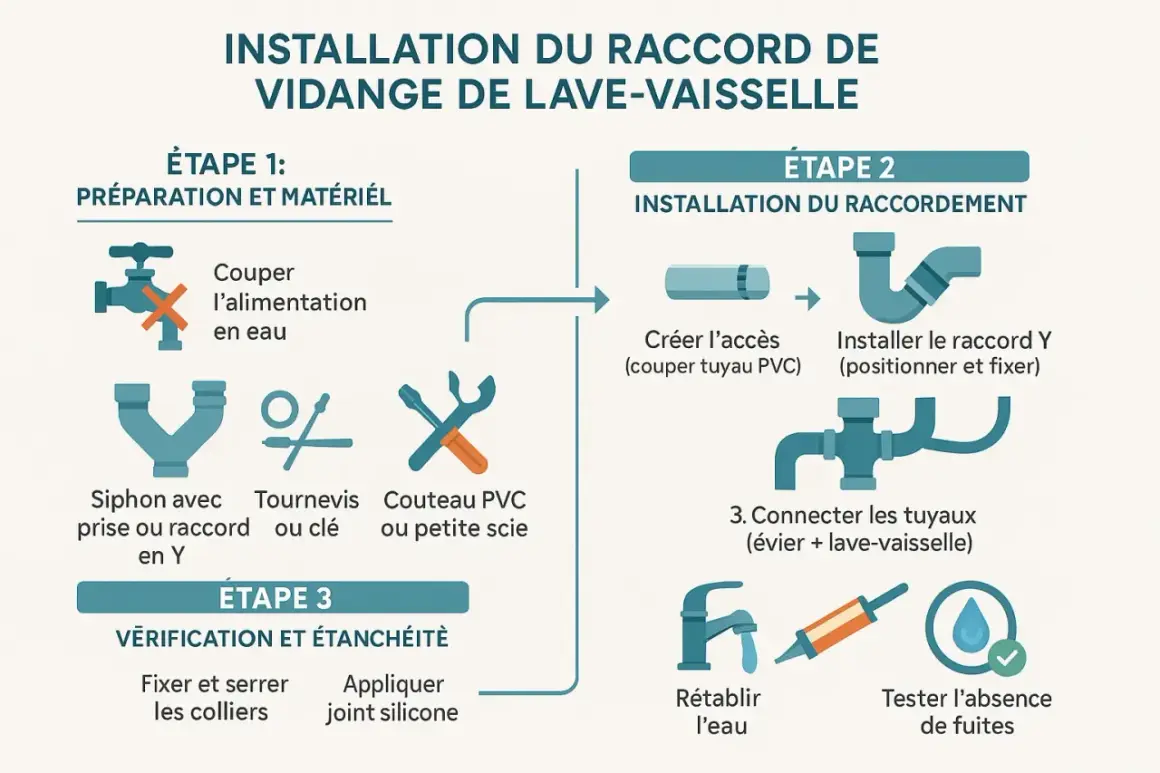

Poser l’évacuation sans créer de reflux

Je garde toujours trois repères en tête: une sortie à 520 mm du sol fini, un diamètre adapté et une pente continue sur les horizontales. Sur les tronçons droits, je vise une pente douce de l’ordre de 1 à 3 %, pas un tuyau qui stagne ni un tuyau cassé en angle sec. Le sol fini compte, donc je mesure avec le revêtement en place, pas sur la dalle brute.

1. Je présente le siphon à blanc et je vérifie la place disponible sous l’évier avant tout collage.
2. Je coupe la pipe de raccordement à la bonne longueur pour que le siphon reste contre le mur, sans tension.

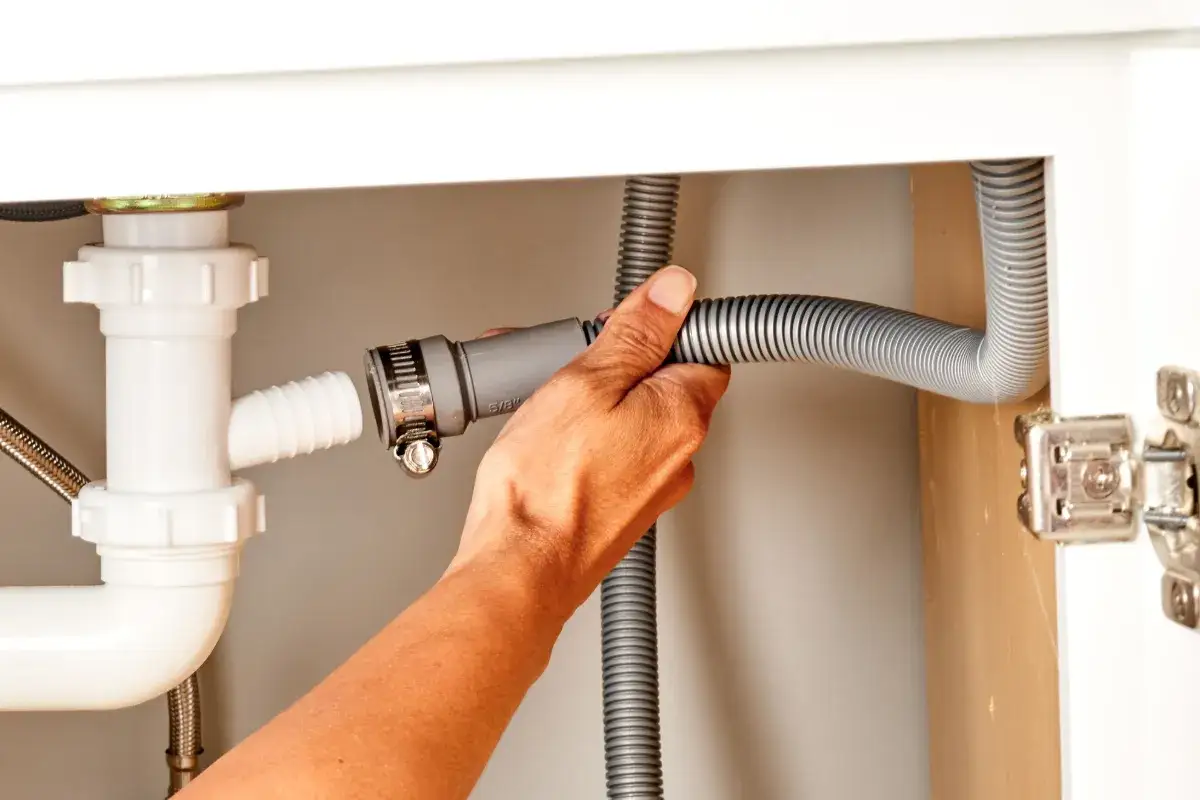

3. Je raccorde le flexible du lave-vaisselle sur la prise prévue, avec joint et collier, sans l’enfoncer excessivement.
4. Je laisse au tuyau une courbe propre derrière le meuble pour éviter qu’il travaille en force.
5. Je teste d’abord l’évier seul, puis le lave-vaisselle, pour contrôler le débit et l’absence de fuite au niveau des emboîtements.

Quand la sortie murale est décalée ou mal placée, je préfère rattraper proprement avec un prolongateur PVC ou un raccord adapté plutôt que forcer le flexible à faire un trajet impossible. C’est souvent ce petit écart de méthode qui fait la différence entre une installation stable et un meuble qui sent l’eau usée au bout de quelques semaines.

Une pose soignée ne suffit pas si certains défauts de base restent en place. C’est justement ce que je passe toujours en revue avant de refermer le meuble.

Les erreurs qui transforment un bon montage en souci d’odeurs

Les pannes les plus pénibles ne viennent pas forcément d’une casse franche. Elles viennent souvent d’un détail mal traité au départ. Sur ce type d’évacuation, les erreurs reviennent avec une régularité presque monotone.

• Diamètre trop faible : sur une évacuation commune, un tube trop étroit ralentit l’écoulement et favorise les bouchons.
• Flexible trop enfoncé : le tuyau bloque partiellement le passage et crée des reflux au lieu d’aider la vidange.
• Pente insuffisante ou inversée : l’eau stagne dans la ligne au lieu d’aller au réseau.
• Trop de coudes serrés : chaque changement de direction freine le débit et retient les dépôts gras.
• Mauvaise prise de mesures : si l’on oublie le sol fini, la sortie peut se retrouver trop haute ou trop basse.
• Absence d’accès au siphon : quand le nettoyage devient impossible, l’entretien se transforme vite en dépannage.

Il y a aussi un piège classique: vouloir gagner quelques centimètres en comprimant tout sous le meuble. En plomberie, ce n’est presque jamais une bonne économie d’espace. Le montage doit respirer un minimum pour rester démontable, inspectable et lavable.

Si l’on veut éviter les reprises inutiles, le vrai travail se fait donc avant de fermer le meuble, au moment où tout reste visible et corrigible.

Le bon réflexe avant de refermer le meuble

Quand je valide ce type d’installation, je cherche trois choses: un chemin court, un siphon accessible et des raccords qui ne forcent pas. Si ces trois points sont réunis, l’évier garde sa garde d’eau, le lave-vaisselle se vide proprement et le meuble reste sec.

• Je laisse toujours un accès simple au siphon pour le nettoyage.
• Je bouche proprement toute prise inutilisée afin d’éviter les fuites discrètes.
• Je vérifie que les colliers et joints restent accessibles après la pose du meuble bas.
• Je contrôle l’évacuation deux fois: une fois avec l’évier, une fois avec le lave-vaisselle.

Si vous refaites une cuisine, je conseille de penser cette évacuation en même temps que l’implantation des meubles. C’est plus simple à réaliser, plus propre à l’œil et surtout plus durable. Un bon schéma se voit rarement, mais ses défauts, eux, se sentent très vite.
