Schéma pompe à chaleur air-eau - Comprendre avant d'acheter

Le schema pompe à chaleur air eau sert surtout à visualiser deux circuits qui travaillent ensemble : la boucle frigorifique, qui capte et transporte la chaleur, et la boucle hydraulique, qui alimente le chauffage central. Quand on sait le lire, on comprend vite ce que l’installation peut réellement faire, ce qu’elle ne fera jamais comme une climatisation classique, et les points à vérifier avant de signer un devis.

Lire le schéma sans se tromper

Je pars toujours de deux boucles distinctes. D’un côté, le circuit frigorifique fermé, dans lequel circule le fluide frigorigène. De l’autre, le circuit hydraulique, qui fait circuler l’eau du chauffage central vers les radiateurs, le plancher chauffant ou le ballon d’eau chaude sanitaire. Si l’on mélange ces deux mondes, le schéma devient vite confus ; si on les sépare mentalement, tout devient plus lisible.

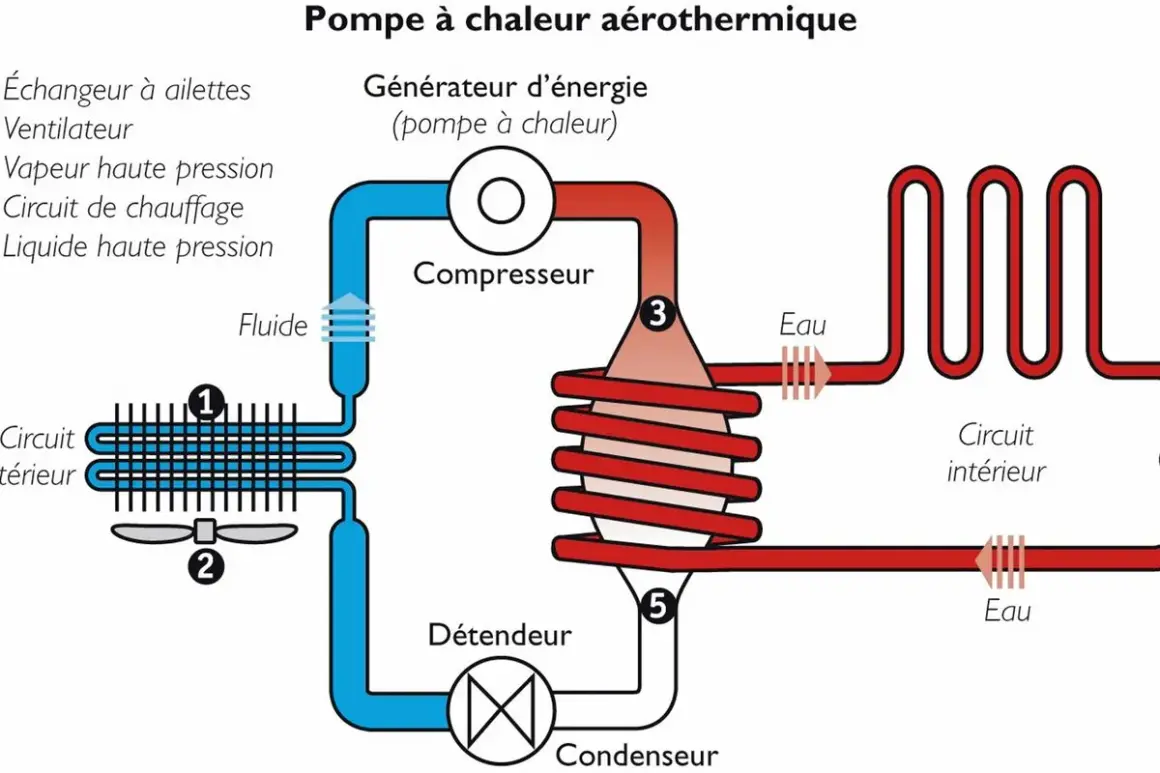

Sur un bon dessin, l’unité extérieure capte les calories de l’air, puis le module intérieur ou l’hydrobloc transmet cette énergie à l’eau du réseau. C’est là que la PAC air-eau se distingue d’une climatisation air-air : elle travaille d’abord sur l’eau, pas sur l’air soufflé dans les pièces. En pratique, ce détail change tout, car il conditionne les émetteurs compatibles, la température de confort et le niveau de rafraîchissement possible.

Je regarde aussi la logique des flux. Le schéma doit montrer où la chaleur entre, où elle est compressée, où elle est transférée à l’eau, et vers quels émetteurs elle part. Quand ces quatre étapes sont visibles, on a déjà une très bonne lecture du système. La suite consiste à identifier précisément les composants.

Les composants que le dessin devrait toujours montrer

Un schéma utile n’est pas forcément surchargé, mais il doit laisser apparaître les organes qui font vraiment le travail. Voici ceux que je m’attends à retrouver sur la plupart des installations résidentielles.

Élément	Rôle	Ce que j’en déduis sur le schéma
Unité extérieure	Elle capte les calories de l’air ambiant.	Elle indique l’emplacement de la source d’énergie et le niveau probable de bruit à prévoir.
Évaporateur	Il fait passer le fluide frigorigène à l’état gazeux en récupérant la chaleur de l’air.	Il confirme que le système fonctionne par thermodynamique, pas par simple résistance électrique.
Compresseur	Il élève la pression et la température du fluide.	C’est le cœur énergétique du système, celui qui consomme l’électricité.
Condenseur	Il transfère la chaleur vers l’eau du chauffage.	Je sais alors que l’installation alimente un réseau hydraulique, pas un soufflage direct.
Détendeur	Il fait chuter la pression du fluide pour relancer le cycle.	Il ferme la boucle thermodynamique et explique le cycle répétitif du système.
Module hydraulique intérieur	Il pilote la circulation de l’eau vers les émetteurs.	Je vérifie si la PAC est monobloc, split ou reliée à un ballon technique.
Circulateur	Il pousse l’eau dans les tuyaux du chauffage.	Il révèle la manière dont le réseau est équilibré et la longueur du circuit.
Vanne 3 voies	Elle oriente l’eau vers le chauffage ou vers l’eau chaude sanitaire.	Je sais si la production d’ECS est intégrée ou priorisée par séquence.
Ballon d’eau chaude sanitaire	Il stocke l’eau chaude pour les usages domestiques.	Le système ne se limite pas au chauffage ; il peut aussi couvrir les besoins sanitaires.
Ballon tampon	Il stabilise le volume d’eau et limite les démarrages trop fréquents.	Quand il apparaît, je m’attends à une meilleure stabilité hydraulique et à moins de cycles courts.

Si le schéma est plus simplifié, ce n’est pas forcément un défaut. Certains fabricants allègent volontairement la représentation. Mais en tant que lecteur, je veux au minimum retrouver l’unité extérieure, le transfert vers l’eau, les émetteurs et, s’il y en a un, le ballon d’eau chaude. Une fois ces blocs repérés, on peut passer au fonctionnement réel selon la saison.

Ce qui se passe en hiver, pour l’eau chaude et en mode rafraîchissement

En hiver, la chaleur est transférée de l’air vers l’eau

En chauffage, la PAC capte l’énergie contenue dans l’air extérieur, même quand il fait frais, puis la remonte en température grâce au compresseur. L’eau du circuit de chauffage est ensuite envoyée vers les radiateurs ou le plancher chauffant. C’est aussi simple que cela sur le principe, même si la mécanique derrière est précise.

Le point important, c’est que la machine ne “fabrique” pas la chaleur de zéro. Elle la déplace et l’amplifie. C’est pour cela qu’une installation bien réglée peut être très performante. L’ADEME rappelle d’ailleurs que des PAC air-eau bien installées et bien réglées peuvent être 3 à 4 fois plus efficaces qu’une chaudière ou un radiateur électrique. Dans le réel, cette performance dépend énormément de la température d’eau demandée et de la qualité de l’émetteur.

Je garde aussi un œil sur le dégivrage. Quand l’unité extérieure travaille par temps froid et humide, elle peut se couvrir de givre. Le schéma ne le montre pas toujours, mais c’est un comportement normal. Le système inverse alors brièvement son fonctionnement pour dégivrer l’échangeur. Ce n’est pas une panne, c’est une phase de service.

Pour l’eau chaude sanitaire, le ballon change la logique

Dès qu’un ballon d’eau chaude sanitaire entre dans le schéma, la PAC ne se contente plus d’alimenter le chauffage. Elle doit aussi produire de l’ECS, c’est-à-dire de l’eau chaude sanitaire pour la douche, l’évier ou les usages quotidiens. Dans ce cas, une vanne trois voies ou une logique de priorité redirige temporairement la puissance vers le ballon.

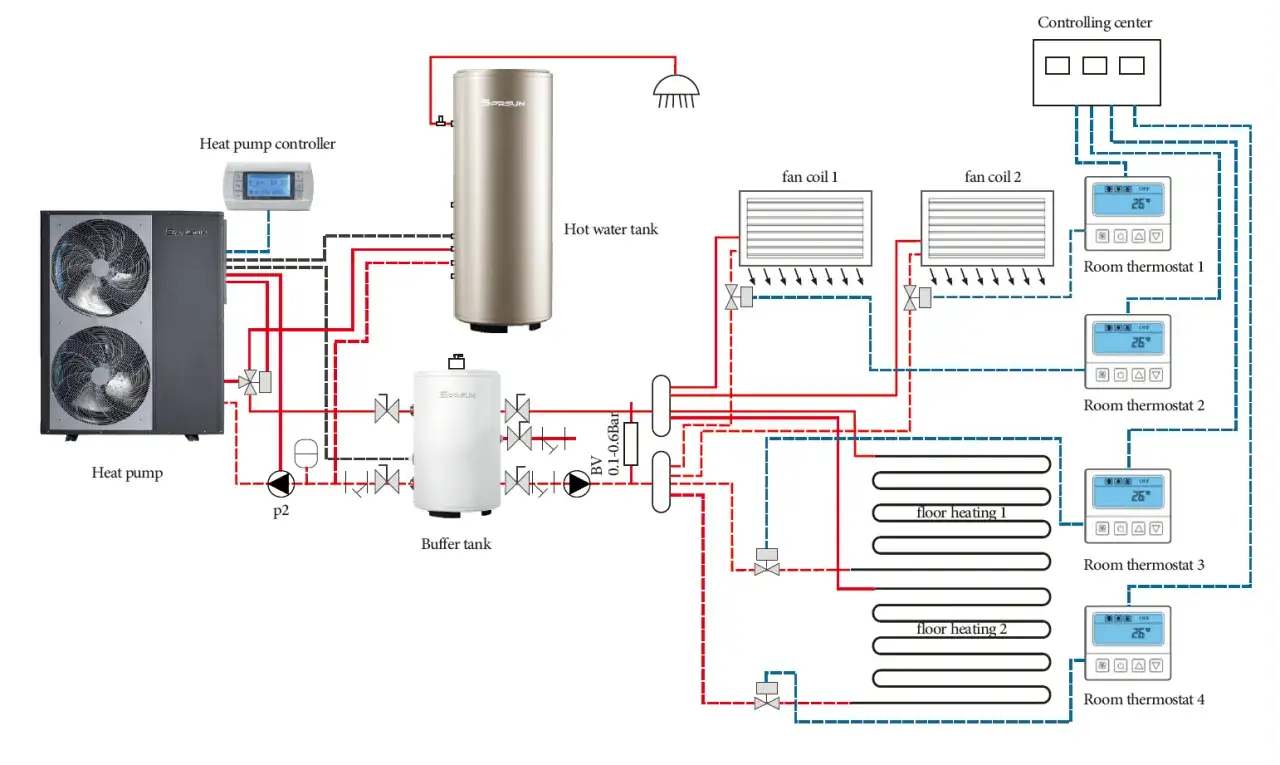

Le ballon tampon et le ballon ECS ne servent pas à la même chose. Le premier stabilise le réseau de chauffage ; le second stocke l’eau chaude pour la maison. Quand les deux apparaissent ensemble, le schéma devient plus proche d’une installation pensée pour le confort global que d’un simple générateur de chauffage. C’est souvent un bon signe, à condition que le dimensionnement reste cohérent.

Lire aussi : Pompe à chaleur - Ce qui change vraiment pour votre projet

En été, le rafraîchissement existe mais il faut rester lucide

Sur les modèles réversibles, la PAC peut inverser le cycle pour refroidir légèrement l’eau du réseau et apporter un peu de fraîcheur. J’insiste sur “un peu”, parce qu’on n’est pas dans une climatisation au sens strict. Le confort d’été dépend de l’émetteur utilisé, et le plus souvent du plancher chauffant rafraîchissant ou de ventilo-convecteurs compatibles.

En pratique, on peut gagner quelques degrés, mais pas piloter une consigne aussi fine qu’avec une climatisation air-air. La différence est importante pour éviter les déceptions. Si le besoin principal est de rafraîchir plusieurs pièces avec réglage précis, la PAC air-eau n’est pas la réponse la plus directe. Elle reste d’abord une solution de chauffage central à haute valeur ajoutée. Cette limite conduit naturellement à comparer les architectures possibles.

Monobloc ou split ce que le plan change concrètement

Deux schémas peuvent représenter la même technologie de manière très différente. Dans un projet résidentiel, la distinction entre monobloc et split change à la fois la lecture du plan, la pose et les contraintes de maintenance.

Architecture	Ce que montre le schéma	Atout principal	Limite à garder en tête
Monobloc	L’essentiel du circuit frigorifique reste dans le groupe extérieur.	La partie intérieure est plus simple, avec une hydraulique souvent plus lisible.	Le circuit d’eau doit être bien protégé contre le gel et la pose hydraulique compte beaucoup.
Split	Le groupe extérieur et le module intérieur sont reliés par une liaison frigorifique.	Bonne souplesse d’intégration dans certains logements.	Le montage frigorifique demande une vraie maîtrise et le schéma devient plus technique.
PAC air-eau réversible	Le dessin ajoute une logique de refroidissement, parfois via le plancher ou des ventilo-convecteurs.	Confort d’été d’appoint sans multiplier les équipements.	Ce n’est pas une climatisation complète ; la précision de réglage reste limitée.

Quand je compare deux devis, je regarde moins l’étiquette commerciale que la façon dont le schéma s’insère dans la maison. Un réseau existant en radiateurs à eau, un plancher chauffant, un ballon sanitaire ou un besoin de rafraîchissement ne racontent pas la même histoire. Cette lecture évite de confondre une belle promesse avec une solution vraiment adaptée.

Si l’on veut une vraie climatisation d’été, la comparaison avec une PAC air-air est souvent plus pertinente. Si l’on veut surtout chauffer efficacement, l’air-eau garde un avantage net dans un logement déjà équipé d’un circuit hydraulique. Le schéma doit donc être lu à travers l’usage réel, pas seulement à travers le catalogue.

Quand l’air-eau remplace vraiment un chauffage existant

Le schéma prend tout son sens dans une rénovation. C’est là qu’on voit si la PAC va s’appuyer intelligemment sur l’existant ou si elle va forcer le logement à changer de logique. Je regarde toujours les mêmes points.

• La température d’eau visée doit rester la plus basse possible pour garder un bon rendement.
• Les radiateurs à eau de grande surface ou basse température sont plus favorables qu’un réseau trop petit.
• Un plancher chauffant hydraulique est l’émetteur le plus confortable pour le chauffage et, quand il est réversible, pour un léger rafraîchissement.
• Une isolation médiocre oblige souvent à surdimensionner la PAC, ce qui dégrade la performance et augmente le coût.
• Un équilibrage hydraulique propre évite les pièces trop chaudes et les pièces mal alimentées.
• L’emplacement de l’unité extérieure compte autant que la machine elle-même, pour le bruit, le dégivrage et l’accès à l’entretien.

Je le dis franchement : beaucoup d’échecs viennent moins de la PAC que du logement qui l’entoure. Si les déperditions sont trop fortes, si les émetteurs sont sous-dimensionnés ou si la régulation est mal pensée, le schéma reste beau sur le papier mais le confort suit mal. Dans ce cas, la première étape n’est pas de changer la machine, c’est de corriger l’enveloppe et le réseau.

Autre point concret : le confort d’hiver est très bon quand la température d’eau reste modérée. Dès qu’il faut monter trop haut en température, la pompe à chaleur travaille moins bien. C’est pour cela que les schémas compatibles avec des radiateurs bien dimensionnés ou avec un plancher chauffant sont ceux qui me rassurent le plus. Une installation performante est souvent une installation sobre en température, pas une installation qui compense tout à coups de puissance. Cette logique mène directement au devis et à l’entretien.

Les vérifications qui évitent une mauvaise surprise après la pose

Avant de valider une installation, je veux voir plus qu’un prix. Je veux un schéma hydraulique lisible, une hypothèse de puissance cohérente et une explication claire de ce que la PAC couvrira réellement. C’est souvent là que se joue la différence entre un projet confortable et une machine qui tourne en surrégime.

Côté budget, une installation résidentielle de PAC air-eau se situe souvent dans une fourchette de 8 000 à 20 000 € pose comprise, avec de nombreux chantiers simples autour de 10 000 à 12 000 €. Le montant monte vite si l’on doit reprendre les émetteurs, ajouter un ballon, modifier l’hydraulique ou créer un plancher chauffant. En rénovation, je préfère toujours un devis qui détaille ce qui est inclus plutôt qu’un prix “tout compris” trop vague.

Le ministère de la Transition écologique encadre aussi l’entretien périodique des systèmes thermodynamiques de 4 à 70 kW tous les deux ans. Ce n’est pas un détail administratif : un entretien sérieux permet de vérifier l’échangeur, la régulation, l’étanchéité du circuit et l’état général de l’hydraulique. Sur le terrain, je conseille de le programmer avant la saison froide, pas une fois la panne ou la baisse de rendement apparue.

• Le schéma de devis doit montrer l’unité extérieure, le module intérieur, les émetteurs et, s’il existe, le ballon ECS ou tampon.
• La puissance doit être reliée à la surface, à l’isolation et au type d’émetteurs, pas à une estimation rapide.
• Si vous voulez un vrai confort d’été, vérifiez que le modèle et les émetteurs sont compatibles avec le rafraîchissement.
• Demandez où passent les évacuations de condensats, comment se fait le dégivrage et comment le bruit sera géré.
• Exigez un plan d’entretien clair, surtout si l’installation doit rester performante sur la durée.

Le bon réflexe, au fond, est simple : un schéma utile ne doit pas seulement expliquer la technologie, il doit raconter comment la technologie s’adapte à votre maison. C’est ce niveau de lecture qui évite les erreurs de dimensionnement, les attentes irréalistes en rafraîchissement et les déceptions après la pose.
