Les points à retenir avant de raccorder le vase
- Le vase d’expansion absorbe la dilatation de l’eau quand le chauffage monte en température.
- Sur un circuit fermé, il se place en général sur le retour, près de la chaudière et en amont du circulateur.
- La précharge se règle à froid, avec l’installation sans pression d’eau, avant de remettre le circuit en service.
- Un vase trop petit ou mal gonflé provoque des variations de pression, des purges répétées et parfois l’ouverture de la soupape.
- Le point le plus haut de l’installation compte pour définir la pression de service, surtout dans une maison à étages.
- Un contrôle annuel évite la majorité des pannes “bêtes” liées à la pression.
Pourquoi le vase d’expansion est indispensable dans un circuit fermé
Je vois souvent le vase d’expansion comme le tampon du chauffage. Quand l’eau chauffe, elle se dilate. Sur un réseau fermé, ce volume supplémentaire n’a nulle part où aller, donc la pression grimpe. À l’inverse, quand l’eau refroidit, le volume baisse et la pression retombe. Le vase absorbe ces variations pour garder un fonctionnement stable.
Dans une installation domestique, cette variation n’est pas anecdotique. L’eau peut augmenter de plusieurs pourcents entre une température de départ et une température de retour élevées, ce qui représente un volume conséquent dès que le réseau contient beaucoup d’eau. C’est encore plus vrai avec un plancher chauffant, un ballon tampon ou une pompe à chaleur, parce que le volume total du circuit grossit vite.
| Type de vase | Usage courant | Ce qu’il apporte | Limites |
|---|---|---|---|
| Vase fermé à membrane | Chaudières modernes, PAC, circuits fermés | Compact, réglable, compatible avec les installations sous pression | Demande une précharge correcte et une vérification régulière |
| Vase ouvert | Anciens réseaux, installations gravitaires | Simplicité de principe | Plus encombrant, sensible à l’évaporation et au gel, moins courant en chauffage domestique moderne |
Je parle ici surtout du vase fermé à membrane, celui qu’on retrouve dans la plupart des chaudières et des circuits actuels. C’est ce type de montage qui impose un vrai schéma de raccordement, et c’est ce point que je détaille juste après.

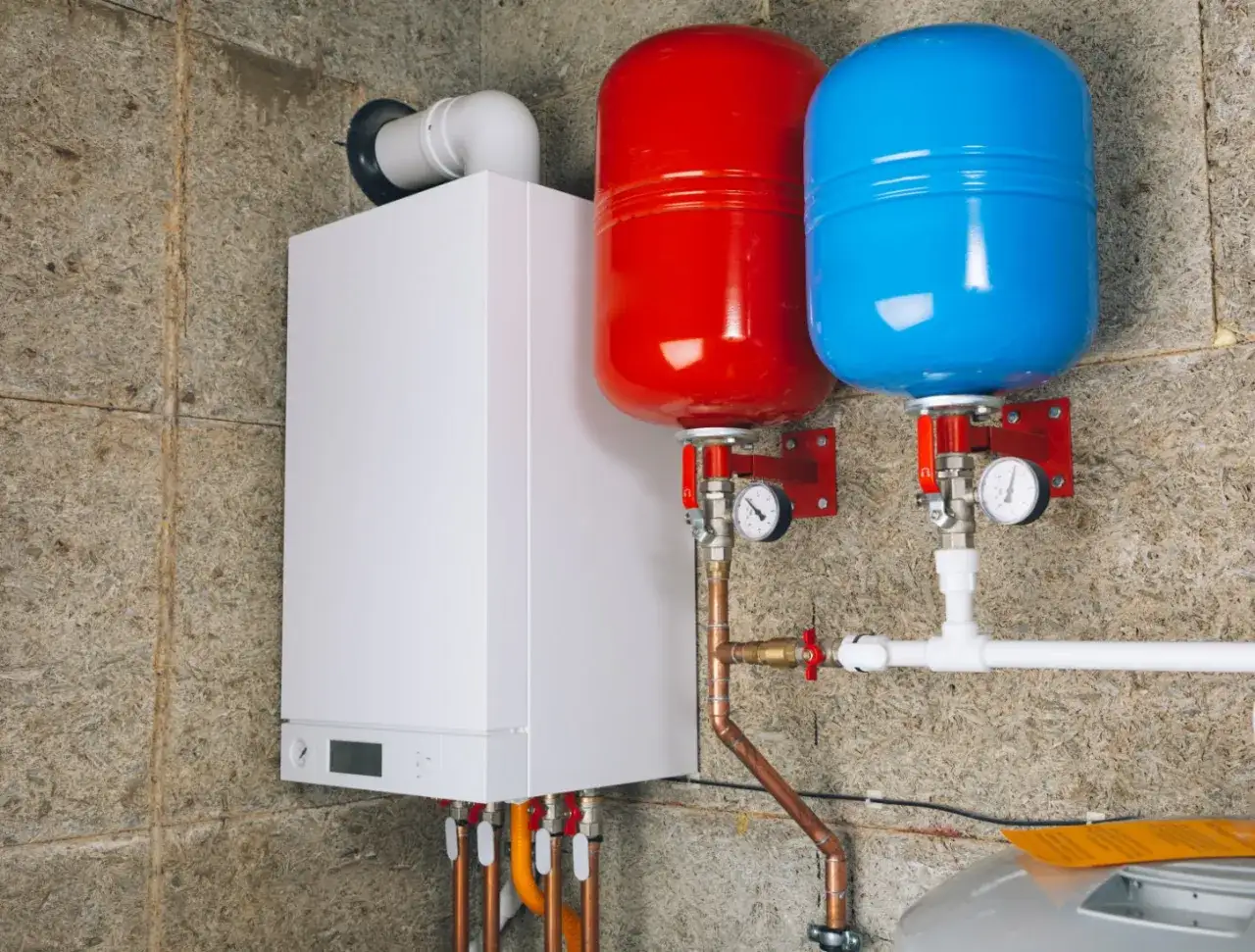

Le schéma de montage à respecter sur une chaudière domestique
Comme le rappelle ENGIE, le vase doit être placé à proximité de la chaudière, sur la conduite de retour, et en amont du circulateur. C’est la configuration la plus logique pour limiter les variations de pression et préserver la membrane du vase.
Schéma de principe simplifié : chaudière → départ chauffage → émetteurs → retour chauffage → piquage du vase → circulateur → chaudière.
Ce n’est pas le seul dessin possible, mais c’est le plus lisible pour un chauffage domestique classique. Le point important, c’est le piquage du vase, c’est-à-dire l’endroit où il se raccorde au réseau. Plus ce piquage est proche de la chaudière et du retour commun, plus le comportement hydraulique est stable.| Élément | Placement conseillé | Raison pratique |
|---|---|---|
| Vase d’expansion | Sur le retour, près de la chaudière | Température plus basse et pression plus stable |
| Circulateur | En aval du piquage du vase | Évite de créer des à-coups de pression sur la membrane |
| Soupape de sécurité | Accessible, au plus près du générateur | Évacue la surpression si le vase ne compense plus |
| Manomètre | Visible et facile à lire | Permet de contrôler la pression à froid et à chaud |
Lire aussi : Thermostat connecté chaudière gaz - Guide complet pour économiser
Cas des pompes à chaleur et des montages hybrides
Sur une pompe à chaleur ou une installation mixte chaudière + PAC, je garde la même logique, mais je suis encore plus attentif au retour commun et au volume tampon éventuel. Les schémas techniques récents placent le vase de préférence en amont de la pompe à chaleur et en amont du circulateur, justement pour maintenir le réseau en surpression de façon cohérente. Sur ces montages, un mauvais piquage se paie vite par des bruits, des défauts de débit ou des mises en sécurité.
Une fois ce trajet compris, il reste à régler la pression correctement, parce qu’un bon emplacement ne compense jamais une précharge mal réglée.
Régler la précharge et la pression à froid sans approximations
La pression du vase se contrôle à froid et sans pression d’eau dans l’installation. C’est le point que beaucoup négligent, alors que tout le réglage se joue là. La valve de gonflage, souvent de type Schrader comme sur un pneu, se mesure avec un manomètre adapté. Si le vase est gonflé avec le circuit encore sous pression, la lecture est fausse.
Selon Viessmann, la pression au point le plus haut d’un logement doit généralement se situer entre 0,2 et 0,5 bar. Dans la pratique, sur une maison de plain-pied, je pars souvent autour de 1,0 à 1,5 bar à froid pour le circuit, puis j’ajuste selon la hauteur statique et la notice du fabricant. Si le logement a un étage, la marge doit être revue à la hausse, parce qu’il faut couvrir la colonne d’eau entre le vase et les émetteurs les plus hauts.
Un repère simple m’aide sur les installations domestiques : la précharge du vase est souvent réglée légèrement en dessous de la pression de remplissage à froid, souvent de l’ordre de 0,2 bar, sauf consigne différente du constructeur. Ce n’est pas une règle universelle, mais c’est un bon point de départ pour éviter un vase trop tendu ou au contraire sous-gonflé.
- Si la précharge est trop basse, le vase se remplit trop vite d’eau et perd son effet tampon.
- Si elle est trop haute, le circuit a du mal à se remplir correctement et la pression devient instable.
- Si le vase affiche 0 bar, il faut le considérer comme dégonflé jusqu’à preuve du contraire.
Je préfère toujours vérifier la précharge avant la remise en eau, plutôt que de courir après une pression capricieuse après coup. C’est ce contrôle qui évite la moitié des rappels sur les petites installations.

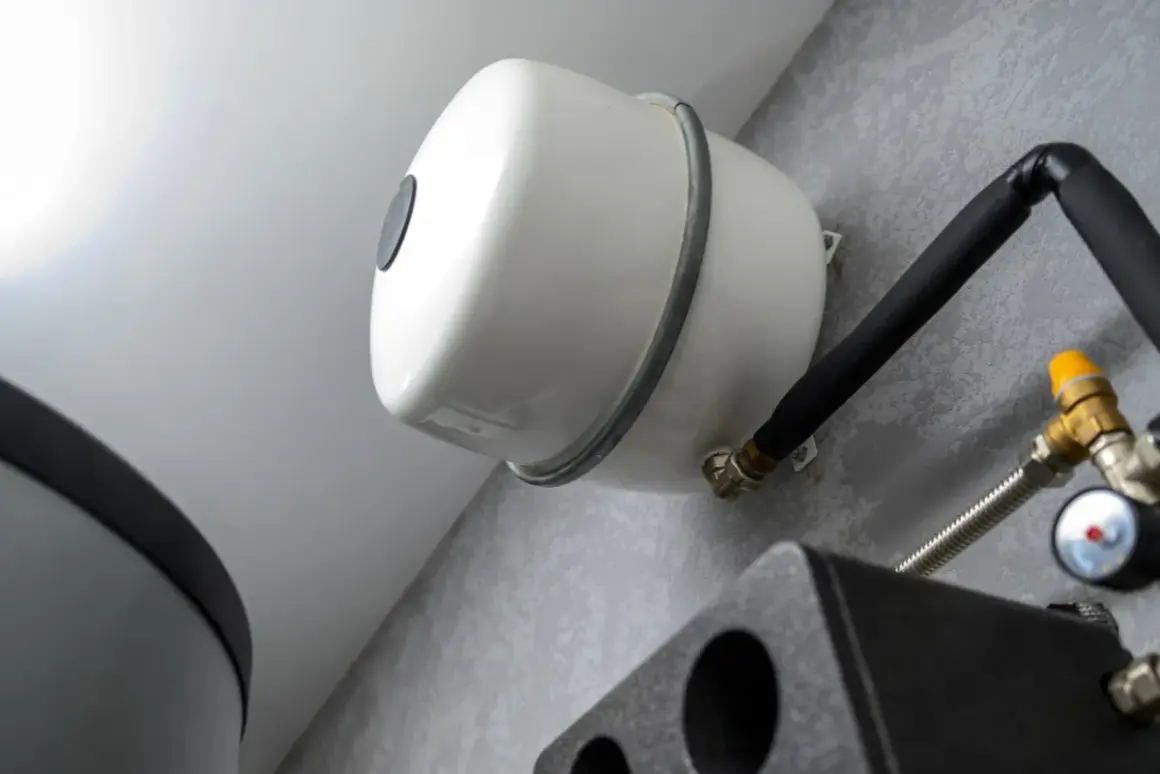

Monter ou remplacer le vase sans se tromper d’étape
Quand je remplace un vase d’expansion, je travaille dans un ordre simple. Le but n’est pas d’aller vite, mais de remettre le circuit dans un état lisible avant le test final. Un vase mal remonté peut donner l’illusion d’un problème de chaudière alors que le défaut vient juste d’un mauvais gonflage ou d’une connexion trop tendue.
- J’arrête la chaudière et je laisse le circuit refroidir.
- Je mets l’installation hors pression et je vidange la partie nécessaire.
- Je contrôle la précharge du vase neuf ou du vase remis en service.
- Je fixe le vase sur un support solide, avec un raccordement propre et accessible.
- Je le raccorde sur le retour du circuit, sans ajouter d’organe inutile entre lui et le réseau.
- Je remets l’installation en eau progressivement, puis je purge l’air.
- Je vérifie la pression à froid, puis le comportement après montée en température.
Si l’installation comporte une vanne d’isolement dédiée au vase, le remplacement est plus simple, parce qu’on évite de vider tout le réseau. Mais cette facilité ne doit jamais masquer le point essentiel : il faut rester certain que la vanne est ouverte au service et que le vase communique bien avec le circuit.
Pour un montage propre, je privilégie aussi une fixation rigide et accessible. Un vase qui pend, qui force sur le raccord ou qui reste coincé derrière la chaudière finit par compliquer l’entretien, parfois bien avant d’être usé.
Les erreurs de montage qui créent des pannes récurrentes
La plupart des problèmes de vase d’expansion ne viennent pas d’une pièce “mystérieuse”, mais d’un montage trop rapide ou d’un réglage fait à l’aveugle. Quand la pression joue au yoyo, je commence presque toujours par regarder l’implantation et la précharge avant de soupçonner la chaudière elle-même.
| Signe observé | Cause probable | Ce que je vérifie en premier |
|---|---|---|
| La pression monte vite à chaud | Vase trop petit, précharge perdue ou vase isolé du circuit | Volume du vase, valve de raccordement, réglage de la précharge |
| La pression chute à froid | Précharge trop haute, fuite, membrane fatiguée | Mesure à vide, fuite visible, état de la membrane |
| La soupape s’ouvre régulièrement | Surpression liée à un vase inefficace | Emplacement, taille du vase, réglage de remplissage |
| Le vase semble “plein d’eau” | Membrane percée ou vessie endommagée | Présence d’eau à la valve de gonflage, remplacement nécessaire |
- Le vase monté sur le départ au lieu du retour est une erreur classique.
- Le vase placé après le circulateur subit des variations de pression inutiles.
- Le vase sous-dimensionné fait grimper la pression dès que l’eau chauffe.
- La vanne laissée fermée après intervention rend le vase inopérant.
- Le remplissage sans purge sérieuse fausse le diagnostic et entretient les variations de pression.
Si le circuit n’est pas stable après ces vérifications, je ne cherche pas plus loin avant d’avoir validé l’état du vase lui-même. C’est souvent là que se trouve la vraie cause, et non dans la chaudière.
Ce que je vérifie avant la remise en chauffe
Avant de relancer l’installation, je fais une série de contrôles très concrets. Le but est simple : éviter une pression qui chute, une soupape qui fuit ou un appel d’eau trop fréquent après quelques heures de fonctionnement. Sur le terrain, c’est cette étape de validation qui transforme un bon montage en installation durable.
- Je vérifie que la pression à froid correspond bien à la hauteur de l’installation.
- Je contrôle l’absence de fuite au raccord du vase et sur la valve de gonflage.
- Je purge l’air des radiateurs ou du circuit de manière méthodique.
- Je surveille la pression après la première montée en température.
- Je note la valeur de départ pour pouvoir comparer au prochain entretien.
Si je devais résumer la bonne approche en une phrase, ce serait celle-ci : bon emplacement, bonne précharge, bon volume. Avec ces trois points maîtrisés, le schéma de montage du vase d’expansion de chauffage reste simple, lisible et fiable, et c’est exactement ce que je cherche sur une installation domestique bien conçue.
